1、冷阱介紹

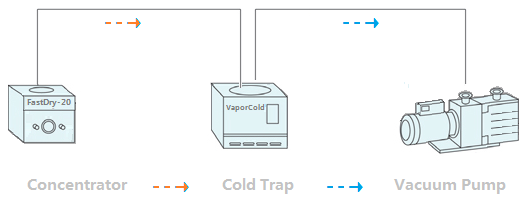

冷阱(cold trap),置于真空容器和真空泵之間,用于冷凝吸附氣體或捕集油氣的裝置。
冷阱、低溫冷阱,作為一種冷卻裝置,可以通過低溫表面,將冷凝點溫度高于冷阱溫度的氣體分子進行冷凝捕集,也可以通過冷凝溫度的設置,捕獲特定氣體分子,即可以對氣體起到分離的作用。
2、冷阱的類型

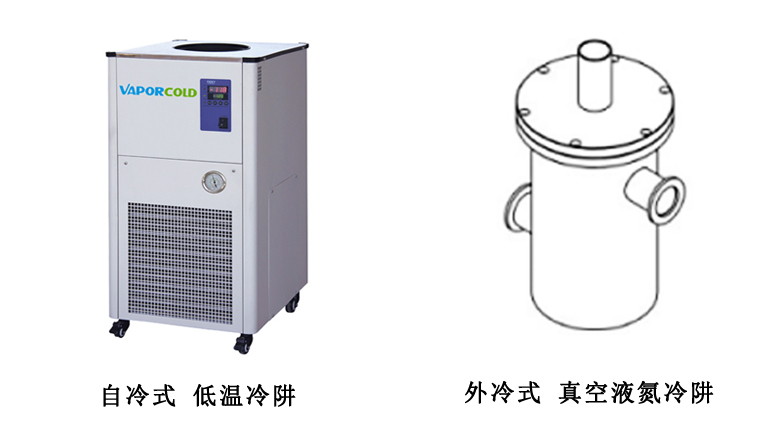

根據冷阱的降溫方式不同,冷阱一般分為兩種類型:自冷式和外冷式。
2-1自冷式冷阱
冷阱與制冷機集成為一體,制冷機對冷阱進行降溫。自冷式冷阱的最低溫度與制冷機的制冷能力相關,冷阱與制冷機集成為一體,制冷機對冷阱進行降溫。自冷式冷阱的最低溫度與制冷機的制冷能力相關,低溫冷阱溫度一般為-30℃或-50℃,超低溫冷阱可以達到-80或-110℃以下。
自冷式冷阱,獨立運行,操作簡單,使用方便,是主流的冷阱方案。在環境監測和工業生產領域,嚴格的工藝限制和時效要求,自冷式冷阱是合理的選擇。
2-2外冷式冷阱
冷阱自身沒有降溫能力,需要依靠外部冷源用于降溫,需配套低溫冷水機,干冰,液氮等。冷阱溫度取決于外部冷源的溫度,比如配用干冰丙酮,可達-78℃;配用液氮,可達-190℃左右。
外冷式冷阱價格低廉,配置靈活,在減壓蒸餾實驗中,是實驗人員常見的選項。
3、冷阱在真空操作中的重要作用
3-1 增加真空效率
真空室中的油氣和水汽,利用冷阱的低溫表面使其冷凝成液態或固態,減少對真空度的影響。以1g冰為例,在真空度0.1Torr時可以產生10000L水汽。干燥箱內的水分將產生大量的水汽。這些水汽如果僅靠真空泵來排除,真空泵的工作效率將會降低。冷阱的低溫可以將水汽在冷阱部位直接凝結,從而大大提高真空泵的工作效率。這就是干燥箱,離心濃縮儀都要配備冷阱的原因。
3-2 減少腐蝕性氣體對真空泵的影響
抽真空系統中,經常會有腐蝕性試劑的存在。腐蝕性試劑在抽真空過程中會轉化為氣體分子通過管路流經真空泵排入大氣。腐蝕性氣體在流經真空泵時,可能會對真空泵造成損傷,如:酸性氣體會腐蝕真空泵的金屬部件。腐蝕性氣體經過真空泵的排氣口,直接排入大氣,也會對空氣造成污染。
使用冷阱可以將腐蝕性氣體在進入真空泵之前,被冷凝收集,降低腐蝕性氣體對真空泵的損傷。在真空操作中,通過合理的使用冷阱,有助于增加真空泵利用效率,延長真空泵使用壽命,增加溶劑回收,減少環境污染等。
4、VaporCold冷阱介紹

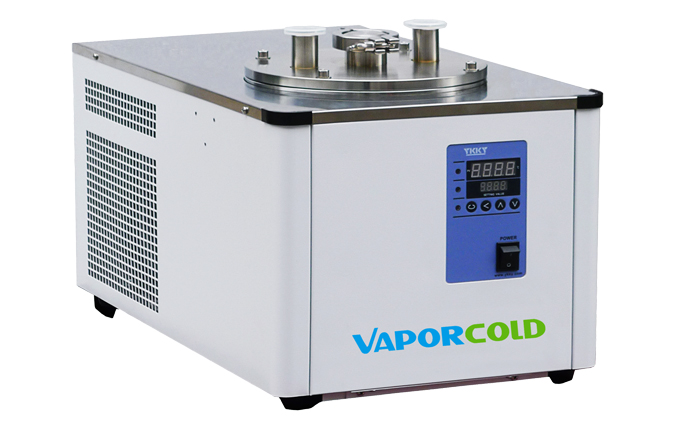

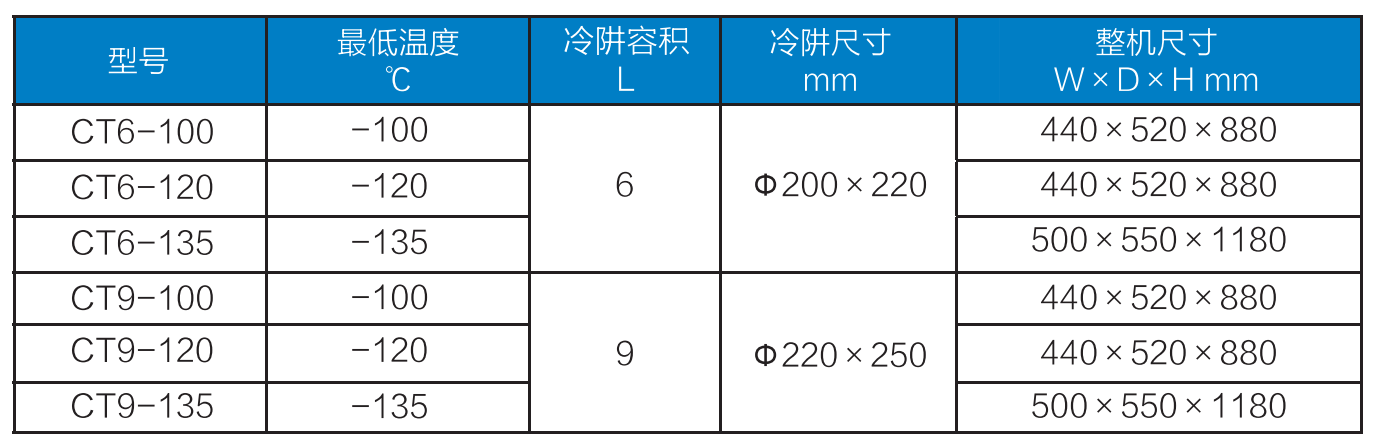

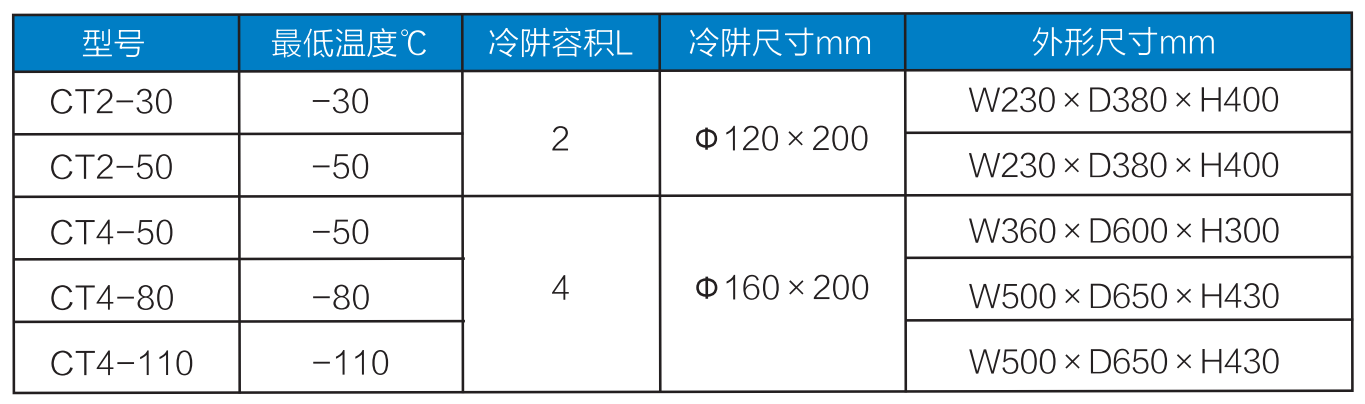

VaporCold是自冷式冷阱,一體化結構,可提供-50℃、-80℃、-110℃、-135℃的冷阱溫度, 可選2L、4L、6L、9L、25L的冷阱容積。
VaporCold系列冷阱,是一種小型超低溫設備,采用自動復疊制冷。適用于氣體冷凝捕集、低溫液浴、油氣回收、材料試驗、藥品凍干等多種用途。可作為低溫槽、預凍槽、低溫容器使用。可為各類小型系統提供超低溫條件。

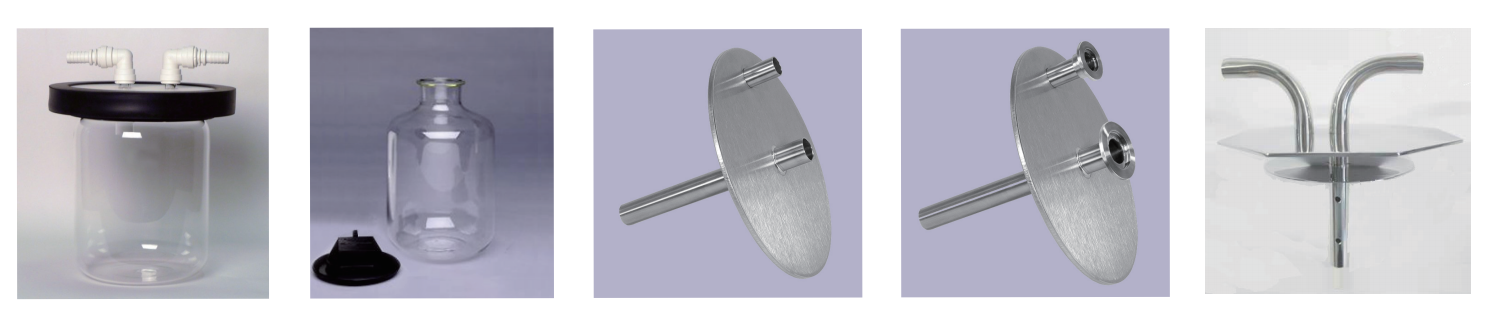

冷阱尺寸、接口方式可以按需定制,可選真空密封式冷阱,可配多種規格冷凝瓶。多重自檢和安全保護,可選溫度校正、停電恢復、傳感器異常報警、485通信和遠程控制。
在真空干燥、減壓蒸餾工藝中,將有大量的蒸汽產生,而且某些溶劑或蒸汽需要回收,因此在真空管路上安裝低溫冷阱是非常必要的。此外低溫冷阱的抽吸效果很大,它將減少干燥及蒸餾的時間。
真空操作的理想伴侶 — VaporCold冷阱,有多種型號和規格供您選擇。歡迎垂詢長流儀器,我們將為您的真空操作,提供多種的冷阱推薦選項。
