目前，大型低溫氦液化器在核磁共振、超導研究、氦資源回收、氦回收純化等領域有著廣泛的應用，其核心部件就是氦氣回收、高壓氦氣壓縮機和在線干燥器等構成，功能是將用戶使用蒸發的氦氣回收、壓縮、在線干燥器除水、液化。由中國科學院某研究所自主研制的首臺國產80L/h氦液化器（250W@4.5K氦制冷機），成功完成2000升液氦的液化任務，交付超導磁體測試平臺使用。

氦液化系統，需要不間斷運行的冷卻水機組，提供溫度穩定、水質潔凈的精密冷卻水。針對氦氣壓縮機冷卻水系統運行的需求，進行定性判斷和定量分析，在板式換熱器的換熱效率的基礎上對傳熱過程進行分析計算，得到滿足氦低溫系統運行的要求：

1、主要指標：換熱負載335 kW、流量40m3/h，揚程60米，出口水溫15~25 ℃之間可調，溫控精度±0.1℃，最高水壓6.2 bar。

2、控制系統：PLC+HMI，水溫、流量、壓力、水箱液位的測量值、水泵工作的狀態可以實時顯示，數據可在本地存儲、查詢和下載。

3、上位機系統，可顯示全部參數、工作狀態。可在上位機遠程一鍵開關機、可在上位機調整水泵出口水溫。

4、包含去離子裝置，自動控制循環水的電導率。

5、所有數據能遠傳制控制室，所有數據可以通過EPICS系統進行采集和數據庫存儲(包括水冷機組的數據)，同時能通過設備自帶的以太網口遠傳至控制室。

6、主要設備部件，設計上需要單獨開關控制。

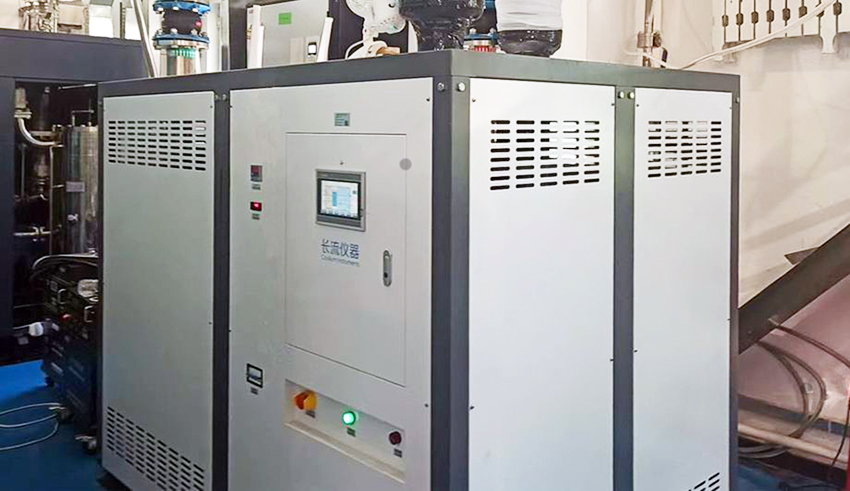

長流儀器的設計人員，充分考慮用戶的實際需求和現場條件，以及板式換熱器的換熱效率和占地面積等優勢，選用用板式換熱器作為水-水換熱器，設計和生產一套水-水換熱335KW精密冷水機組，已成功安裝和使用。

水-水換熱器，可以簡稱為板式換熱器或板式熱交換器，是一種常見的換熱設備。因結構緊湊、體積小，換熱器的外表面積也很小，因而熱損失也很小，設備的保溫要求較低。在相同換熱量的前提下，設備的體積和能耗，都具備較大的優勢。

水-水換熱器，包括一次水和二次水。一次水是指低溫冷源，或是廠務水。二次水是指用戶設備水路，與一次水通過板式換熱器來隔離和換熱。從板式換熱器出來的二次水，進入水箱，經循環水泵送到用戶設備，從用戶設備帶走熱量。

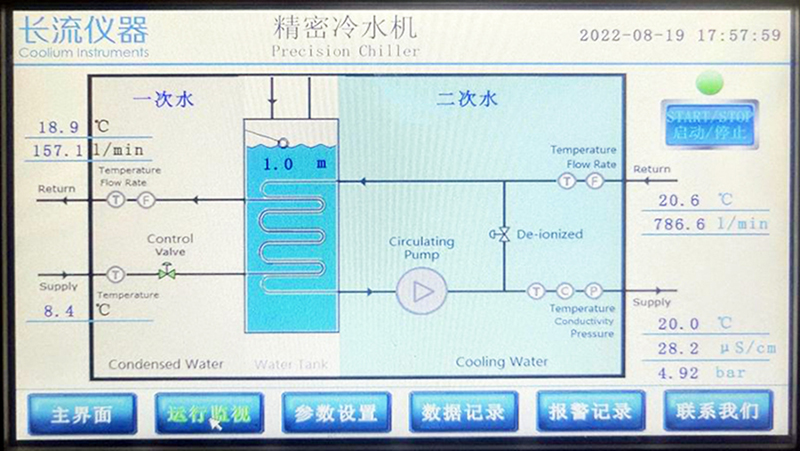

精密冷水機的控制系統，全面監測冷水系統關鍵位置的水溫、水壓、水流、電導率等實時測量值，同時在控制系統里記錄和存儲，歷史數據可以U盤下載，也可選擇485通訊，傳送到上位機。

長流儀器具有20年的設計生產經驗，產品系列覆蓋了從緊奏型實驗室恒溫儀器和工業級循環冷卻設備，可為用戶提供一站式溫度解決方案，滿足了國內外不同的應用需求。

針對用戶的特殊需求，可以按需提供非標定制。長流儀器定制中心提供非標產品的設計和制造，專業的設計隊伍和柔性的生產管理，使每一臺定制產品，都能達到標準產品的技術水平。
