在使用油擴散泵或分子泵的高真空環境中,都存在著一定的殘余氣體,80%以上是水蒸汽、油蒸氣及其它高沸點的氣體,但機械泵抽除殘余氣體的能力低、時間長。而且殘余氣體還是工件的污染源,影響產品的產量和質量。
水蒸氣、油蒸氣是真空鍍膜領域及高真空獲得領域的主要危害氣體。
(1)由于水蒸氣和油蒸氣的存在,導致抽真空時間變長,真空系統無法迅速達到目標真空度,生產效率下降;所需真空度越高,環境濕度越大,影響越明顯。
(2)同時,水蒸氣,油蒸氣的存在,會導致膜層牢固度下降,無法多層鍍膜,顏色不均一等影響產品質量現象發生。
(3)水蒸氣在某些條件下還會電離,產生氧氣,使靶材氧化,導致鍍膜顏色發生變化。
深冷水汽捕集泵,是解決以上問題的上佳選擇。
深冷水汽捕集泵的工作原理,是依照麥森納捕集原理(Principle of Meissner trapping),使水汽分子在低溫盤管(Cryocoil)的超低溫表面上凝結,有效地吸附水蒸氣,達到捕集水汽的目的。
深冷水汽捕集泵的具體應用:將一個-100℃以下的低溫盤管,放置在真空室中或油擴散泵的泵口,通過其表面的低溫冷凝效應,迅速捕集真空系統的殘余氣體,從而大大縮短抽真空的時間(可縮短60-90%的抽氣時間),獲得潔凈的真空環境(真空度可提高半個數量級,達到10-8 Torr、10-5 Pa)。
在實際應用中,根據低溫表面所放置的位置不同,一般可以分為兩類 :

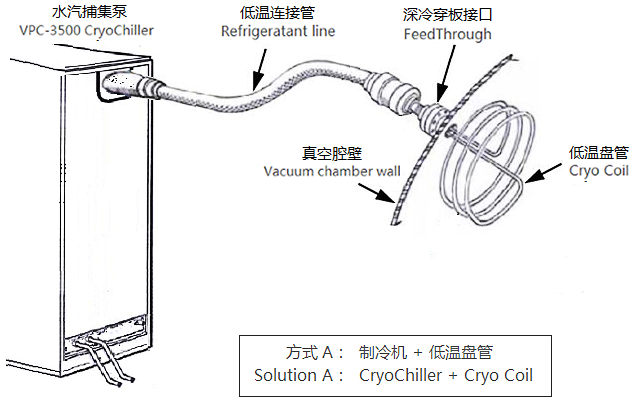

A、低溫盤管(水汽捕集器)
低溫盤管經常被安裝在高閥與真空腔之間或真空腔內、卷繞鍍膜上下室內等部位。非常適用于塑料低溫鍍膜、卷繞鍍膜等被鍍膜材料放氣量較大的場合。低溫盤管需要有加熱除霜功能,使盤管在每次破真空之前恢復到常溫,避免低溫盤管從大氣中吸收大量的水汽而結霜,影響下一個產品周期的抽真空時間。

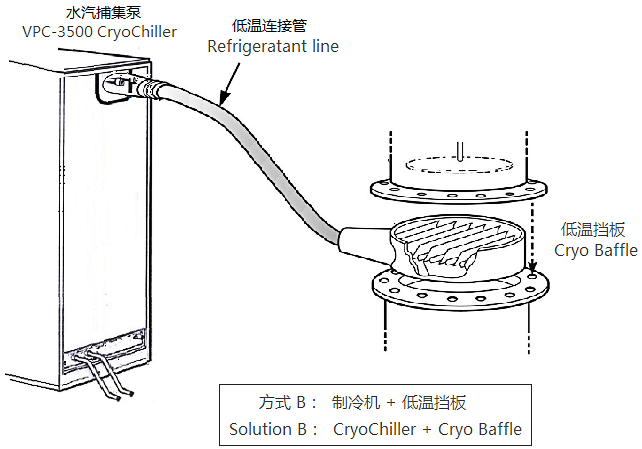

B、低溫?fù)醢澹ɡ溱澹?/strong>
放置在油擴散泵的泵口、高閥以下,主要功能是防止油擴散泵的油氣返流,同時也可以加快抽速、提高真空度。由于系統處于真空狀態,無需除霜功能。
根據需要,低溫盤管和低溫?fù)醢?,可以分別安裝,也可以同時安裝。
VaporCold水汽捕集泵的主要作用:
縮短抽真空時間 提高鍍膜品質
VaporCold水汽捕集泵的主要特點:
1、快速捕集水汽、油氣、可縮短抽真空時間60-90%;
2、提高鍍膜質量,防返油、不脫落、顏色純正;
3、降溫快,3分鐘內制冷到-100℃,最低可達-150℃;
4、升溫快,3分鐘熱氣除霜,迅速回溫;
5、制冷系統優化設計,3分鐘可再次降溫;
6、彩色觸摸屏與工業PLC組合,歷史記錄可查詢;
7、國際品牌制冷壓縮機,環?;旌现评鋭?;
8、國際標準接口,可設計為單路或兩路負載輸出;
9、單路或兩路負載入口溫度和出口溫度的顯示和記錄;
10、內部溫度、水冷溫度、排氣溫度、排氣壓力的顯示和記錄;
11、除霜溫度自由設定,除霜結束后自動提示;
12、壓縮機溫度過高、壓力過高報警保護;
13、水冷不足、水溫過高報警保護;
14、閥門箱前置,方便操作,避免冷凝水泄漏;
15、本地、遠程自由轉換,便于機臺組合控制;
16、配置RS485通信接口,方便連接上位機。

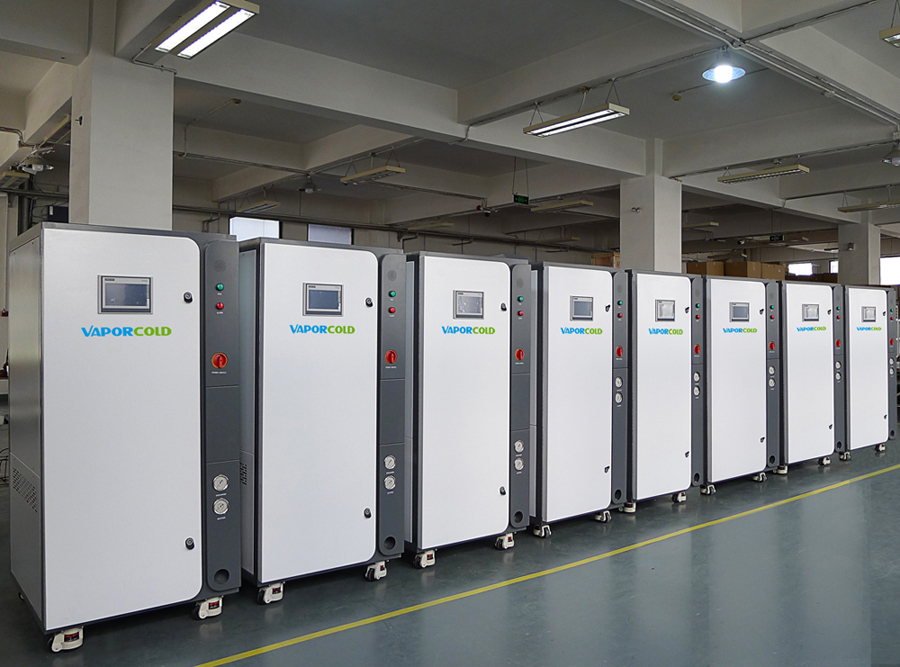

長流儀器研發生產的VaporCold -135℃深冷水汽捕集泵,采用成熟的核心技術、可靠的設計方案、進口品牌制冷壓縮機及制冷配件、環?;旌现评鋭?、自動復疊制冷。制冷速度快、效率高、溫度低、維護方便。其設計和制造與國際技術水平同步,性能指標達到甚至超過同類進口機型,可實現對進口機型的直接替換。
長流儀器提供完整的水汽捕集方案,幫助客戶提高生產效率、減少生產費用, 改進制程表現, 提高產品質量和產量。
